Как правильно выбрать телескопическую антенну для радио и электронного оборудования

Плохо подобранная антенна заглушает даже самое современное радиооборудование. Он буквально является узким местом для точности сигнала и производительности устройства. Если вы проигнорируете этот жизненно важный компонент, дальность передачи и четкость звука мгновенно пострадают. Покупатели часто сталкиваются с очень конкретной дилеммой. Возможно, вы заменяете сломанную OEM-деталь на устаревшем оборудовании. Вы могли бы модернизировать парк коммерческой связи. Или вы можете искать надежные компоненты для производства нового оборудования. Независимо от вашей ситуации, для правильного выбора необходимы четкие критерии. В этой статье представлена ​​научно обоснованная основа для оценки механической долговечности, электрического соответствия и надежности поставщиков. Мы опускаем маркетинговую чепуху. Вместо этого мы концентрируемся на том, что позволяет телескопической антенне выдерживать интенсивное использование в полевых условиях, обеспечивая при этом оптимальные радиочастотные характеристики. Вы научитесь сопоставлять длину с частотой. Вы сравните основные материалы и поймете базовую механику. Наконец, вы выберете именно того поставщика, который подойдет для вашего конкретного случая эксплуатации.

Ключевые выводы

• Сопоставьте длину с частотой. Более длинная антенна не означает автоматически лучший прием; он должен быть настроен на определенную длину волны (например, 1/4 или 1/2 волны) целевой частоты.
• Материал определяет срок службы: латунь обеспечивает высокую проводимость, но радиоантенна из нержавеющей стали часто требуется в средах, требующих высокой прочности на разрыв и устойчивости к коррозии.
• Базовая механика имеет наибольшее значение: деградация шарнира и несоответствие импеданса разъема являются двумя наиболее распространенными причинами отказа в полевых условиях.
• Индивидуальную настройку можно масштабировать: для запатентованных устройств специальная штыревая антенна часто обеспечивает более высокую долгосрочную окупаемость инвестиций, чем модернизация готовых компонентов.

Определение требований к оборудованию и критериев успеха

Прежде чем приобретать оборудование, вы должны точно определить, как ваше оборудование работает в реальном мире. Выбор антенны начинается с определения строгих эксплуатационных границ. Мы разделяем эти границы на три конкретные области.

1. Определите основной вариант использования. Необходимо различать приложения, предназначенные только для приема, и активные трансиверы. К устройствам только для приема относятся FM-радиоприемники или сканеры программно-определяемого радио (SDR). Эти приемники достаточно хорошо переносят незначительные рассогласования частот. Трансиверы, такие как радиостанции двусторонней связи или радиолюбители, передают мощность наружу. Они требуют строгих допусков на коэффициент стоячей волны по напряжению (КСВН). Плохой КСВН вызывает отражение сигнала. Отраженная мощность возвращается в радиостанцию ​​и повреждает внутреннюю схему передатчика. Вам нужен точный резонанс для трансиверов.
2. Определите механические ограничения. Вам необходимо сбалансировать портативность и оптимальное усиление сигнала. Сначала установите необходимую длину в сложенном виде. Компактной радиостанции нужна антенна, достаточно короткая, чтобы ее можно было безопасно поместить в карман или сумку. Далее определите необходимую удлиненную длину. Ваша полностью выдвинутая антенна должна физически достигать правильной математической доли длины волны целевой частоты. Нахождение золотой середины между плотным сложенным профилем и достаточным расширенным вылетом определяет количество секций.
3. Оцените рабочую среду. Определите, где на самом деле находится ваше оборудование. Статическое использование в помещении позволяет использовать более легкие и менее дорогие материалы. Динамические условия на открытом воздухе создают серьезный стресс. Ваша антенна будет подвергаться ветровым нагрузкам, влаге, резким перепадам температур и частым физическим корректировкам. Условия эксплуатации в тяжелых условиях требуют более прочных структурных стен и специального металлического покрытия.

Категории материалов и структурные подходы

Основной материал определяет как электропроводность, так и механическую живучесть. Для изготовления этих компонентов производители в основном используют два металла. Выбор правильного металла предотвращает преждевременное защелкивание и ухудшение сигнала.

Сравнительная таблица материалов

Стандартная латунь с хромированием/никелированием

Латунь остается традиционным выбором для большинства бытовой электроники. Он обеспечивает превосходную электропроводность. Производители покрывают латунную внешнюю поверхность хромом или никелем. Это покрытие обеспечивает базовую стойкость к окислению и полированную поверхность. Латунь очень рентабельна для массового производства.

Однако латунь представляет определенные риски. Это относительно мягкий металл. При внезапном механическом воздействии стандартные латунные трубки полностью сгибаются или ломаются. Если вы уроните портативную радиостанцию, полностью выдвинутая латунная антенна обычно необратимо деформируется. Мы рекомендуем латунь исключительно для устройств внутри помещений или в контролируемых средах.

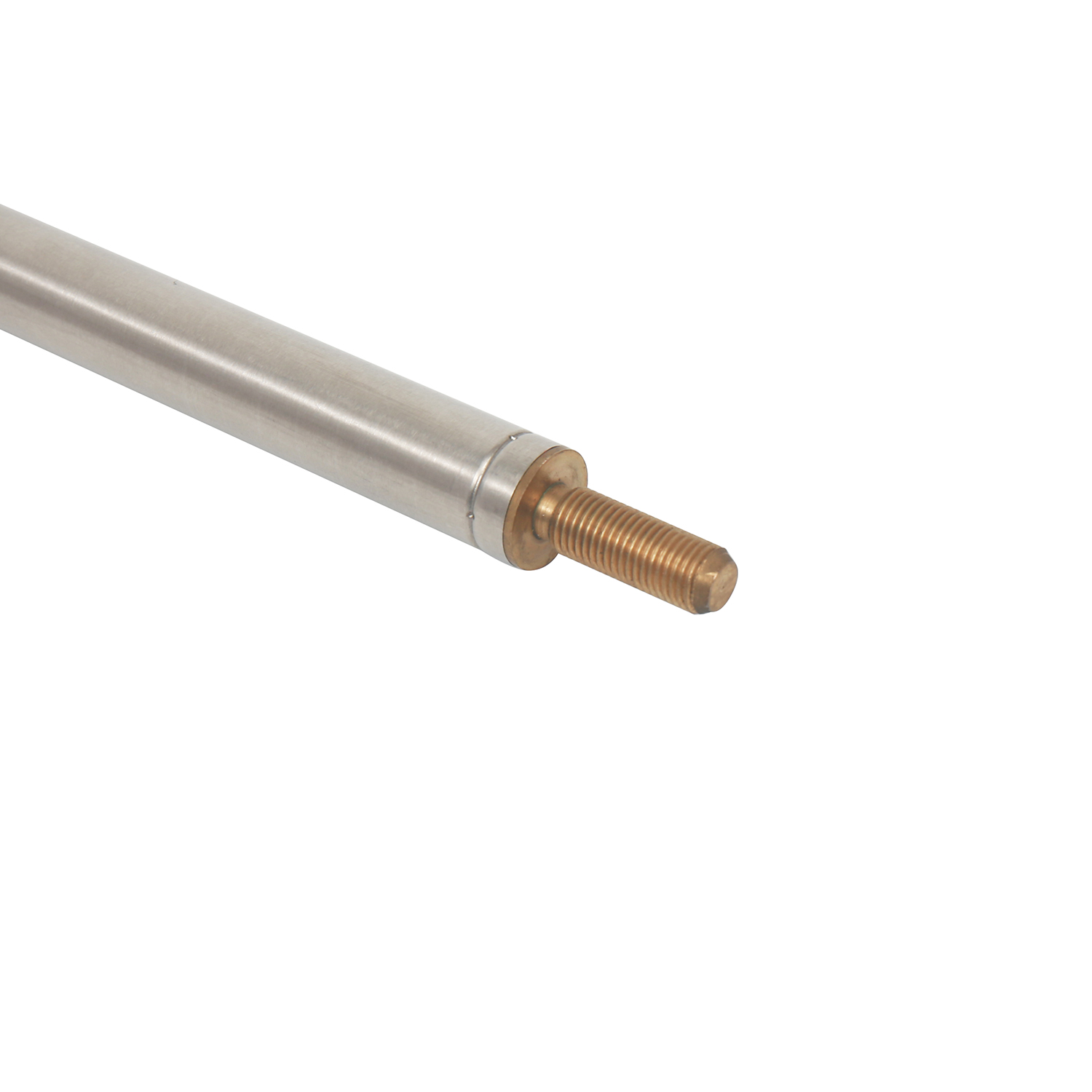

Радиоантенна из нержавеющей стали

Когда полевые условия становятся суровыми, профессионалы переходят на нержавеющую сталь. Радиоантенна из нержавеющей стали обеспечивает превосходную долговечность. Он обладает невероятной прочностью на разрыв и устойчив к разрушению при сильных ветровых нагрузках. Нержавеющая сталь также обеспечивает исключительную естественную устойчивость к ржавчине и окислению. Это делает его идеальным для применения на морских судах или в автопарках, работающих на открытом воздухе.

Нержавеющая сталь имеет небольшие недостатки. Он весит немного больше, чем стандартный латунный. Кроме того, требуется качественная механическая обработка телескопических соединений. Плохо обработанная нержавеющая сталь создает жесткое трение при выдвижении секций. Всегда проверяйте, что производитель использует методы точного волочения своих стальных труб.

Специальное решение для штыревой антенны

Готовые компоненты часто не отвечают специальным требованиям. В таких случаях вам следует указать индивидуальное изготовление. Специальная штыревая антенна решает уникальные инженерные задачи. OEM-производителям часто требуются нестандартные диапазоны частот. Им может потребоваться определенное количество телескопических секций, чтобы соответствовать запатентованной конструкции шасси. Индивидуальные решения также позволяют создавать собственные монтажные основания. Это предотвращает несанкционированную замену сторонних производителей в закрытых аппаратных экосистемах.

Основные оценочные размеры телескопических антенн

Вы должны оценить каждую телескопическую антенну в двух различных измерениях. Электрические характеристики определяют качество сигнала. Механические характеристики определяют, как долго изделие будет оставаться в руках пользователя.

Электрические характеристики

Частотный диапазон и резонанс
Антенна эффективно улавливает радиоволны только тогда, когда ее физическая длина соответствует целевой длине волны. Вы должны убедиться, что увеличенная длина математически соответствует желаемому диапазону частот. Для диапазонов VHF, UHF и HF требуется совершенно разная увеличенная длина. Стандартная четвертьволновая УКВ-антенна простирается намного дальше, чем ее четвертьволновой эквивалент УВЧ. Не угадывайте эти размеры. Используйте формулы стандартной длины волны для подтверждения резонанса.

Согласование импеданса
Ваша антенна должна электрически соответствовать внутренней схеме вашей радиостанции. Большинство коммерческих систем связи стандартизируют импеданс 50 Ом. В потребительских вещательных приемниках часто используется сопротивление 75 Ом. Если вы подключите антенну сопротивлением 75 Ом к передатчику сопротивлением 50 Ом, вы создадите рассогласование импедансов. Это несоответствие вызывает немедленное отражение сигнала и резко снижает мощность передачи.

Механические и монтажные характеристики

Типы разъемов
По возможности стандартизируйте точки подключения. Общие разъемы включают SMA, BNC, F-тип или простые резьбовые винтовые крепления. Внимательно оцените корпус вашего устройства. Оцените, понадобятся ли вам внешние адаптеры. Адаптеры вносят нежелательные вносимые потери. Каждое соединение разъема слегка ослабляет радиочастотный сигнал. Выберите антенну с собственным разъемом, идеально подходящим для вашего устройства.

Базовое сочленение
Поворотное или шарнирное соединение выдерживает большую часть ежедневных нагрузок. Тщательно оцените эту точку сочленения. Ищите винты с регулировкой натяжения. Регулируемые винты позволяют пользователям затягивать шарнир, поскольку со временем он естественным образом ослабевает. И наоборот, избегайте дешевых петель с фиксированным коэффициентом трения. Фиксированные петли полагаются исключительно на первоначальную производственную герметичность. Они неизбежно изнашиваются, в результате чего антенна падает вниз под собственным весом.

Допуск сечения
Оцените фрикционную посадку между отдельными телескопическими трубками. Высококачественное производство обеспечивает плавное и стабильное сопротивление во время растяжения. Незакрепленные участки губительны. Ослабленное соединение нарушает постоянный электрический контакт. Это приводит к сильным электрическим помехам, статическим помехам и внезапным пропаданиям сигнала во время движения.

Реалии реализации и общие риски

Даже идеально подобранное оборудование выходит из строя, если пользователи неправильно с ним обращаются или неправильно его устанавливают. Предвидение этих рисков внедрения избавит вас от дорогостоящих простоев оборудования.

Ловушка отказа шарнира
Наиболее распространенной точкой отказа является шарнир основания. Пользователи постоянно расширяют, наклоняют и складывают эти устройства ежедневно. Постоянное движение ухудшает контакт металла с металлом внутри шарнира. Вы должны обратиться к правильным методам обращения. Распространенной ошибкой является вытягивание антенны наружу за самый тонкий верхний кончик. Это деформирует нежные верхние трубки. Вместо этого попросите пользователей вытащить самую толстую часть основания. Толкание и вытягивание нижней части защищает хрупкие верхние сегменты.

Модернизация старого оборудования.
Обновление старинной электроники приносит уникальные головные боли. В старых радиостанциях используются устаревшие фирменные разъемы. Скорее всего, вы столкнетесь с проблемами физического оформления. Современные сменные основания могут быть слишком широкими, чтобы поместиться в утопленные слоты старинного корпуса. Подробно изучите эти проблемы перед покупкой. Вы часто сталкиваетесь со стекированием адаптеров. Объединение нескольких адаптеров для преобразования старой фирменной резьбы в современный разъем SMA выглядит неуклюже. Что еще более важно, штабелирование адаптеров действует как слабый рычаг, который легко ломается при ударе.

Компромиссы в отношении производительности
Будьте полностью прозрачными в отношении ограничений производительности. с большим количеством сегментов Телескопическая антенна создает небольшое электрическое сопротивление в каждом механическом соединении. Сравните это со сплошной проволокой или фиксированным хлыстом из стекловолокна. Цельный кусок металла обеспечивает непрерывную проводимость. Телескопические конструкции жертвуют небольшим процентом абсолютной чистоты сигнала в обмен на исключительную портативность. Для погони за ультрачастотным сигналом прочный штырь превосходит телескопическую конструкцию. Однако при повседневном портативном использовании удобство легко перевешивает предельные вносимые потери.

Предварительный список поставщиков и логика закупок

Выбор надежного партнера-производителя защитит ваши производственные сроки. Не покупайте вслепую, основываясь на изображениях в каталоге. Примените строгий процесс проверки к вашему короткому списку поставщиков.

Техническое описание Прозрачность
Профессиональные поставщики предоставляют исчерпывающую техническую документацию. Отклоняйте поставщиков, не предоставивших четкие графики КСВ. Вам нужны точные размеры секций, а не просто «общая длина». Требуйте детальной разбивки по составу материалов. Если поставщик не может подтвердить точную марку трубок радиоантенны из нержавеющей стали , немедленно исключите его из своего списка.

Прототипирование и минимальный объем заказа (MOQ)
Покупатели B2B сталкиваются со строгими ограничениями при закупках. Если вы приобретаете недавно разработанную штыревую антенну по индивидуальному заказу , никогда не соглашайтесь слепо на массовое производство MOQ. Сначала оцените готовность поставщика предоставить прототипы небольших партий. Вы должны протестировать физический прототип в корпусе вашего реального устройства. Тестирование предотвращает заказ десяти тысяч единиц с базовой резьбой шириной всего на один миллиметр.

Гарантия и уровень дефектов
Механические компоненты массового производства время от времени выходят из строя. Учитывайте официальную политику поставщика по замене механических дефектов. Задавайте конкретные вопросы. Заменят ли они партии с ослабленными фрикционными соединениями? Как они справляются с отслаиванием внешнего покрытия после месяца использования? Надежный поставщик письменно гарантирует допуски соединений и соответствие покрытия.

Заключение

Выбор правильного оборудования зависит от сбалансированной матрицы решений. Вы должны сбалансировать строгие требования к частоте с физическими реалиями вашей операционной среды. Суровая внешняя среда требует совершенно других материалов, чем стационарная закрытая лаборатория.

Мы советуем покупателям отдавать приоритет совместимости разъемов и долговечности базовых петель. Не зацикливайтесь на поверхностных показателях, таких как абсолютная максимальная выдвинутая длина, если базовый шарнир не может выдержать вес. Более короткая, прочно установленная антенна всегда превосходит длинную и гибкую.

Примите меры сегодня. Проверьте текущие характеристики вашего оборудования на соответствие критериям, изложенным выше. Проверьте свои частотные диапазоны, оцените текущий износ разъемов и определите факторы воздействия окружающей среды. Используйте эти данные, чтобы уверенно указать следующую покупку.

Часто задаваемые вопросы

Вопрос: Всегда ли полное выдвижение телескопической антенны улучшает сигнал?

О: Нет. Оно должно быть расширено до определенной части длины волны, соответствующей контролируемой частоте. Чрезмерное выдвижение за пределы резонансной точки может привести к расстройке антенны, что резко ухудшит эффективность приема и передачи сигнала.

Вопрос: Могу ли я заменить фиксированную антенну на телескопическую?

О: Да, при условии, что базовый разъем (например, SMA или BNC) идеально подходит. Кроме того, ваша телескопическая замена должна охватывать тот же частотный диапазон, что и исходная фиксированная штыревая антенна, чтобы поддерживать безопасный уровень импеданса.

Вопрос: Почему моя телескопическая антенна создает статические помехи, когда я к ней прикасаюсь?

О: Это происходит из-за емкостной связи. Ваше человеческое тело действует как вторичное заземление или антенна, временно изменяя настройку. Кроме того, изношенные телескопические соединения могут вызвать микродугу. Физические манипуляции быстро разрывают и повторно подключают цепь, создавая звуковые статические помехи.
