Инженеры по аппаратному обеспечению постоянно сталкиваются с досадными узкими местами в процессе разработки продукта. Они должны найти баланс между строгими ограничениями физического пространства и острой потребностью в надежном приеме радиочастотного сигнала с высоким коэффициентом усиления. Уменьшение занимаемой площади устройства практически не оставляет места для громоздких внутренних компонентов. Тем не менее, портативным устройствам по-прежнему требуются надежные возможности ОВЧ и УВЧ для правильной работы в полевых условиях. Без подходящего оборудования пропадание сигнала и механические неисправности быстро портят качество обслуживания конечного пользователя. Вам нужно надежное решение, сочетающее пространственную гибкость и физическую прочность.

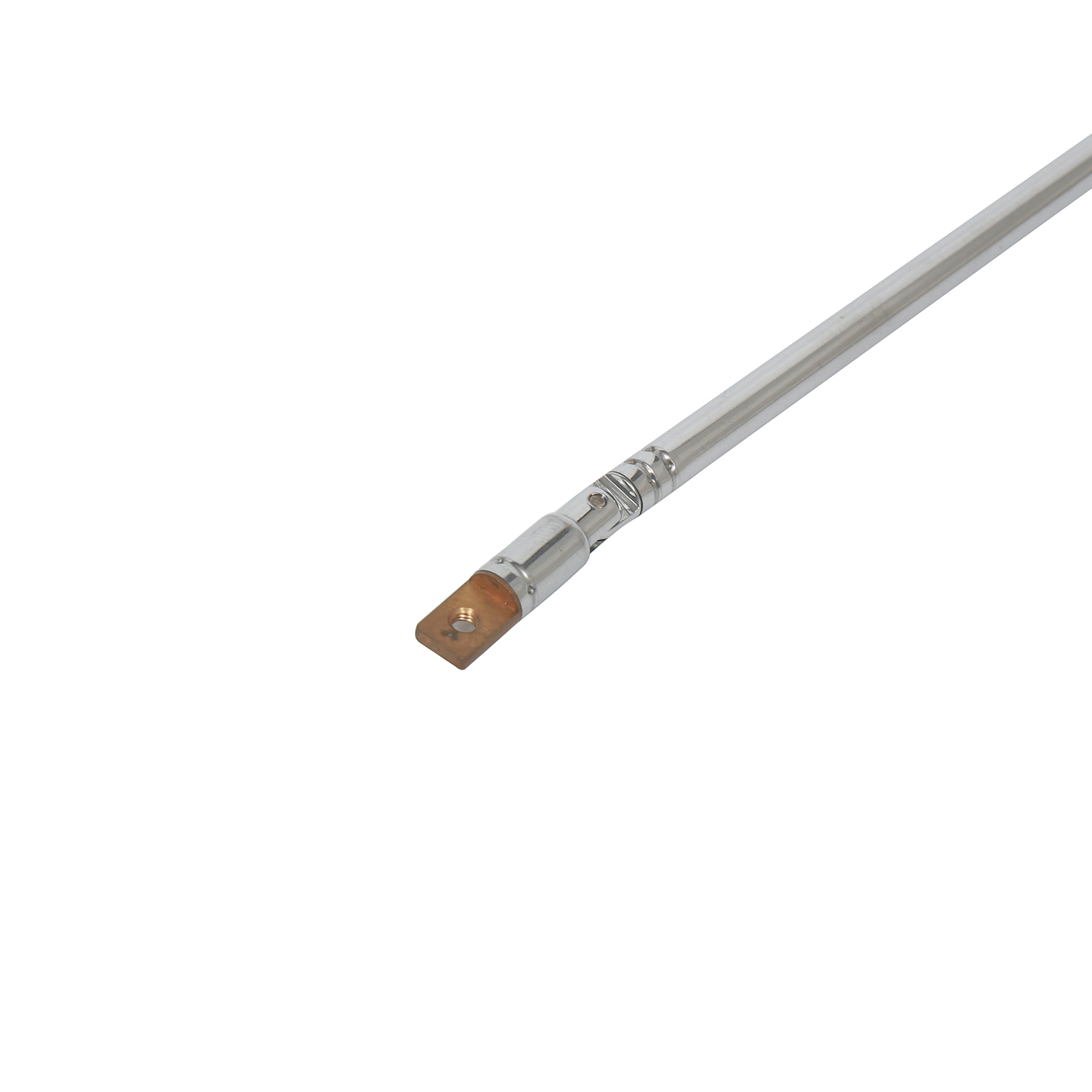

Телескопическая антенна из нержавеющей стали служит бесспорным отраслевым стандартом для преодоления этих ограничений. Он обеспечивает исключительную механическую прочность и возможность настройки переменной частоты прямо из коробки. Этот компонент легко превосходит стержни фиксированной длины или более дешевые латунные альтернативы. Он легко адаптируется к изменяющимся потребностям в частоте, выдерживая при этом суровые условия эксплуатации на открытом воздухе.
В этом руководстве представлена полная структура технической оценки для вашей команды. Мы поможем инженерам по аппаратному обеспечению и специалистам по закупкам уверенно составить список антенных компонентов для будущих партий продукции. Вы узнаете, как правильно оценивать прочность материала, механические допуски и критические электрические характеристики.
Внешние компоненты старых устройств связи в значительной степени основывались на латуни или медных сплавах. Эти более мягкие металлы невероятно легко сгибаются под умеренным физическим давлением. Полевые операторы часто случайно щелкают их во время быстрого развертывания. Экологическая коррозия также быстро разрушает более мягкие металлы в условиях высокой влажности или в прибрежных районах. Нержавеющая сталь полностью меняет эту структурную динамику. Он устойчив к разрушению и сохраняет форму при сильном изгибе. Устройства выдерживают эксплуатацию на открытом воздухе гораздо дольше при использовании трубок из высококачественной стали.
Инженеры часто подвергают сомнению профиль электропроводности альтернативных сталей. Чистая медь, безусловно, проводит электричество намного лучше, чем необработанная сталь. Однако общая проводимость не сама по себе определяет общие характеристики радиочастот. Скин-эффект определяет, как высокочастотные сигналы распространяются по внешней поверхности проводника. Инженеры объединили прочный вал из нержавеющей стали с надлежащим покрытием основания. Нанесение никеля или золота непосредственно на интерфейс разъема идеально устраняет разрыв проводимости. Этот гибридный производственный подход обеспечивает оптимальный баланс. Вы получаете исключительную механическую прочность, не жертвуя при этом четкостью радиочастотной передачи.
Телескопические шарниры каждый день сталкиваются с суровой механической реальностью. Пользователи расширяют и сворачивают их тысячи раз на протяжении жизненного цикла продукта. Более дешевые металлы быстро изнашиваются из-за постоянного трения металла о металл. Их внутренние фрикционные втулки быстро изнашиваются. Вскоре вся конструкция рушится под собственным весом. Нержавеющая сталь поддерживает очень стабильное внутреннее трение. Он устойчив к истиранию и царапинам в течение тысяч рабочих циклов. Ваше устройство остается полностью выдвинутым даже в сложных условиях с высокой вибрацией.
Выдвижение или втягивание внутренних секций напрямую изменяет физическую длину мачты. Это простое механическое действие мгновенно регулирует резонансную частоту. Широкополосные приемники полагаются именно на эту физическую гибкость для работы в разных диапазонах. Пользователи легко настраивают оборудование вручную для захвата определенных входящих длин волн. Полностью выдвинутая мачта эффективно улавливает низкие частоты. Частично разрушенная мачта позволяет точно настроиться на более высокие частоты.
Оценка физических размеров определяет общий успех интеграции. Уменьшенная длина оказывается чрезвычайно важной для внутреннего корпуса современных компактных устройств. Вы должны убедиться, что полностью втянутая мачта помещается внутри вашего шасси. Увеличенная длина определяет максимальную возможность захвата сигнала приемником. Количество секций играет огромную роль в этом балансировании измерений. На этапе проектирования необходимо сопоставить компактный корпус с механической сложностью.
| Тип конструкции | Свернутый профиль | Механические соединения | с увеличенным вылетом | Лучший вариант использования |
|---|---|---|---|---|
| 7-секционный стандарт | Умеренный | Длинный | Меньше (более высокая жесткость) | Портативные радиопередатчики, радиостанции CB |
| 10-секционный компактный | Ультракороткий | От умеренного до длинного | Больше (Меньшая жесткость) | Компактные сканеры, шлюзы Интернета вещей |
| 5-секционный для тяжелых условий эксплуатации | Длинный | Очень длинный | Минимальный (Максимальная сила) | Стационарное испытательное оборудование |
Для правильной работы внутренней радиочастотной цепи требуется правильное согласование импеданса. Большинство коммерческих приложений ожидают от порта стандартных параметров импеданса 50 или 75 Ом. Эти конкретные компоненты, естественно, обеспечивают всенаправленное усиление базового уровня. Они принимают входящие сигналы со всех направлений одновременно. Вам не нужно точно направлять их на источник передачи, чтобы установить соединение.
Для развертывания в полевых условиях требуется прочное и надежное оборудование связи. Мы видим интенсивную интеграцию коммерческих радиостанций CB и цифровых сканеров. Портативные трансиверы полностью полагаются на надежную антенну с телескопической стойкой для поддержания важных линий связи в отдаленных географических районах. Сотрудники экстренных служб ежедневно зависят от своей физической выносливости во время кризисного управления. Возможность ручной настройки мачты спасает жизни при навигации в сильно нарушенных диапазонах частот.
Это оборудование прекрасно адаптируется и для более широкого спектра потребительских товаров. Производители часто используют ее в качестве антенны для электроприборов для стандартных приемников AM/FM. Передатчикам дистанционного управления они нужны для передачи мощных выходных команд в субгигагерцевом диапазоне на большие расстояния. Центры умного дома и шлюзы Интернета вещей, требующие внешней ручной настройки, также значительно выигрывают от этой простой интеграции.
Лабораторные условия требуют высокой точности и полной надежности. Анализаторы спектра и сложные инструменты радиочастотной диагностики постоянно используют эти компоненты. Техникам необходимы регулируемые длины, чтобы правильно контролировать изменяющееся излучение сигнала. Изменение физической длины помогает им изолировать определенные полосы частот во время комплексного тестирования сети. Эта ручная изоляция предотвращает повреждение конфиденциальных диагностических данных наложением сигналов.
Каждый физический компонент имеет строгие пределы прочности. Вы должны признать эти механические ограничения на ранних этапах цикла проектирования. Чрезвычайная боковая сила будет постоянно сгибать полностью выдвинутый многосекционный вал. Сильный боковой удар может легко полностью отломить самую тонкую верхнюю часть. Инженерам всегда следует проектировать защитные кожухи основания для смягчения ударов боковой нагрузки. Добавление усиленной резиновой втулки на выходном отверстии поглощает значительные механические удары.
Тщательно управляйте ожидаемой пропускной способностью данных. Мы должны сопоставить эти ручные модели с усовершенствованными массивами MIMO (множественный вход и несколько выходов), которые можно найти в современных маршрутизаторах.
Плохое заземление мгновенно разрушает целостность сигнала. Вы столкнетесь с серьезными проблемами с заземлением, если проигнорируете основную точку монтирования. Правильное заземление печатной платы (PCB) предотвращает попадание нежелательных помех в приемник. Он также устраняет опасные несоответствия импеданса, вызывающие отражение мощности. Убедитесь, что ваша внутренняя земляная пластина идеально соответствует предполагаемой рабочей частоте. Прочный противовес гарантирует работу мачты с максимальной электрической эффективностью.
Вы должны проверить точное базовое крепление перед размещением каких-либо заказов на покупку. Внимательно посмотрите на корпус вашего устройства и внутреннюю разводку печатной платы. Общие стандартизированные интерфейсы включают штекерный разъем BNC, порты SMA с резьбой или внутренние винты и наконечники под пайку. Неподходящий соединитель задерживает производство на несколько недель. Всегда проверяйте, чтобы шаг резьбы и длина ствола точно соответствовали допускам вашего корпуса.
Соблюдение нормативных требований имеет большое значение для глобального распространения. При разговоре с поставщиками подчеркивайте необходимость строгой сертификации RoHS. Жесткие производственные допуски предотвращают расшатывание соединений прямо из коробки. Высококачественная точная штамповка обеспечивает плавное трение при каждом выдвижении. Плохо отштампованные втулки вызывают ощущение шероховатости и преждевременный механический выход из строя.
Никогда не совершайте слепо массовые закупки B2B. Всегда сначала запрашивайте образцы минимального заказа, чтобы подтвердить заявления поставщика. Проведите строгие испытания физического цикла в собственной лаборатории.
Компоненты из нержавеющей стали обеспечивают проверенную и долговечную работу во многих отраслях промышленности. Он остается лучшим структурным решением для радиочастотных приложений с переменной частотой, требующих ручной настройки пользователем. Выбирая высококачественные сплавы, вы устраняете распространенные проблемы с изгибом и коррозией, с которыми сталкиваются более дешевые латунные альтернативы. Ваши конечные пользователи получают надежный интерфейс, плавно обрабатывающий тысячи циклов развертывания.
Немедленно проверьте физические ограничения корпуса вашего устройства, чтобы определить ограничения максимальной длины в сложенном виде. Подтвердите свои требования к конкретному диапазону частот, чтобы рассчитать необходимую длину выдвинутой мачты. Наконец, запросите листы технических характеристик и образцы физических испытаний у проверенных высококачественных производителей. Проактивное тестирование гарантирует, что ваш следующий выпуск продукта обеспечит безупречную надежность связи.
О: Конструкция из 10 секций обеспечивает гораздо меньшую длину в сложенном виде. Этот компактный размер легко помещается в тесные корпуса устройств. Он обеспечивает превосходную портативность без ущерба для общей длины, необходимой для оптимального приема сигнала. Однако в других разделах появляются дополнительные точки механического трения.
Ответ: Внешний материал в первую очередь определяет физическую долговечность и устойчивость к коррозии. Хотя чистая медь обладает высокой проводимостью, базовое соединение и внутреннее проводящее покрытие выдерживают первичную радиочастотную нагрузку. Высококачественное покрытие основания обеспечивает превосходную передачу сигнала, несмотря на прочную внешнюю поверхность из нержавеющей стали.
А: Да. В то время как Wi-Fi и Bluetooth обычно используют внутренние фиксированные компоненты, телескопические версии остаются весьма актуальными. Они обеспечивают необходимую связь для радиочастотных пультов субгигагерцового диапазона, традиционных FM-радиоприемников и специальных концентраторов Интернета вещей большого радиуса действия, требующих внешней настройки сигнала.
Ответ: Предотвращение небрежности начинается на этапе закупок B2B. Вы должны выбирать модели из высококачественной нержавеющей стали с прецизионно отштампованными внутренними фрикционными втулками. Строгий заводской контроль качества гарантирует, что эти внутренние втулки сохраняют постоянное давление в течение тысяч циклов растяжения.
